Прошивка, обнуления чипа картриджа Xerox Phaser 6130. Дампы

Принтер Xerox Phaser 6130 не прошивается, но есть возможность прошивать (обнулять) чипы на картриджах с помощю программы PonyProg. Чипы собраны на микросхеме 24С04. Для прошивки нам понадобится программатор, программа PonyProg2000 и дампы четырех цветов

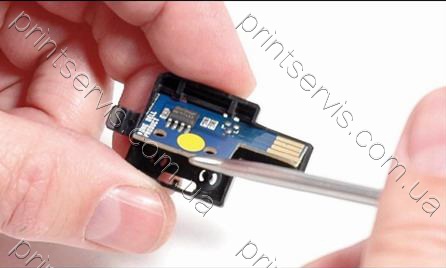

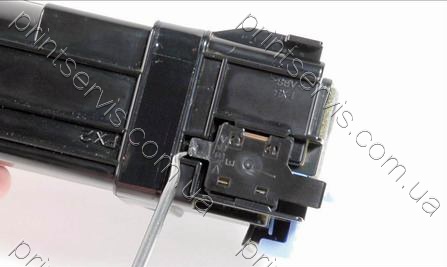

Снимаем отделение для чипа в картридже Xerox Phaser 6130 , готовимся к программированию чипа картриджа

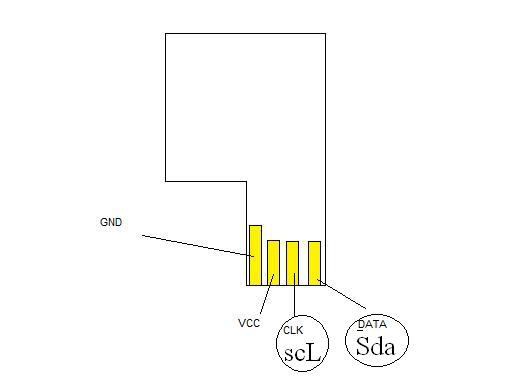

Распиновка чипа Xerox Phaser 6130

Приступаем к прошивке чипа картриджа Xerox Phaser 6130.

Подключения и настройка программатора.

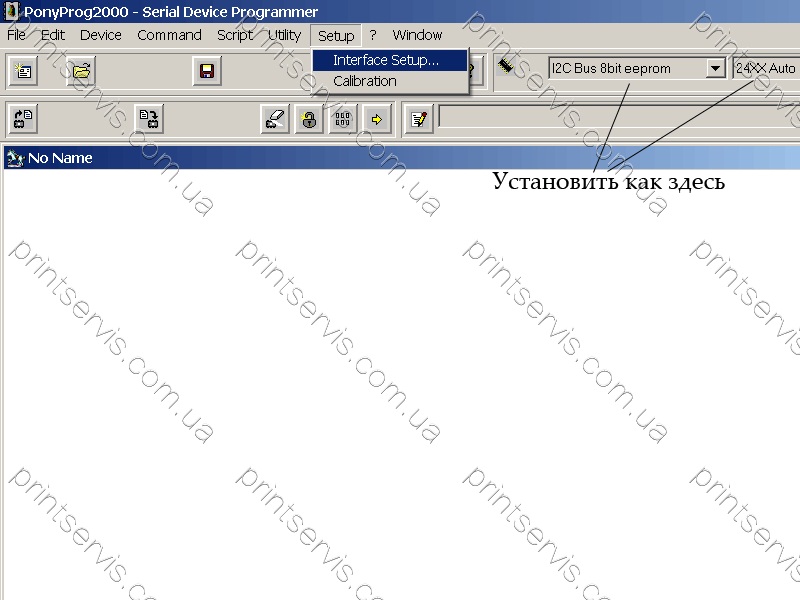

Зажмите чип зажимами с соответствующей маркировкой, подключаются к одноименным контактам чипа. Т.е GND к GND, SCL к SCL, SDA к SDA, VCC к VCC. Подключаем Программатор к компьютеру. Для перепрошивки чипа используется программное обеспечение PonyProg2000. Запускаем программу, устанавливаем в окошках I2C Bus 8bit eeprom и 24XX Auto. Далее идем на вкладку Setup-Interface Setup...

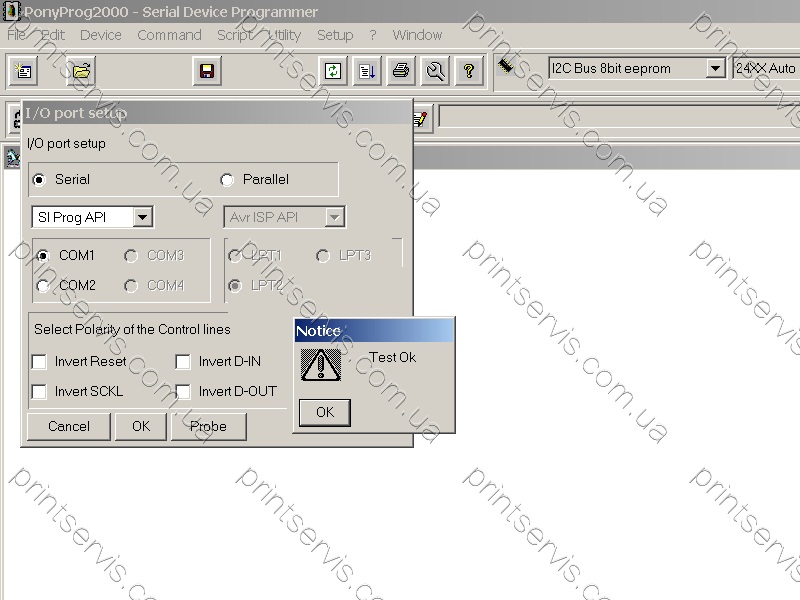

Выставляем параметры указанные на картинке. Выбираем адрес и тип порта в зависимости от того куда у вас подключен программатор. Нажимаем кнопочку Probe. Должно появиться окошко с надписью Test Ok. Нажимаем Ok и еще раз Ok.

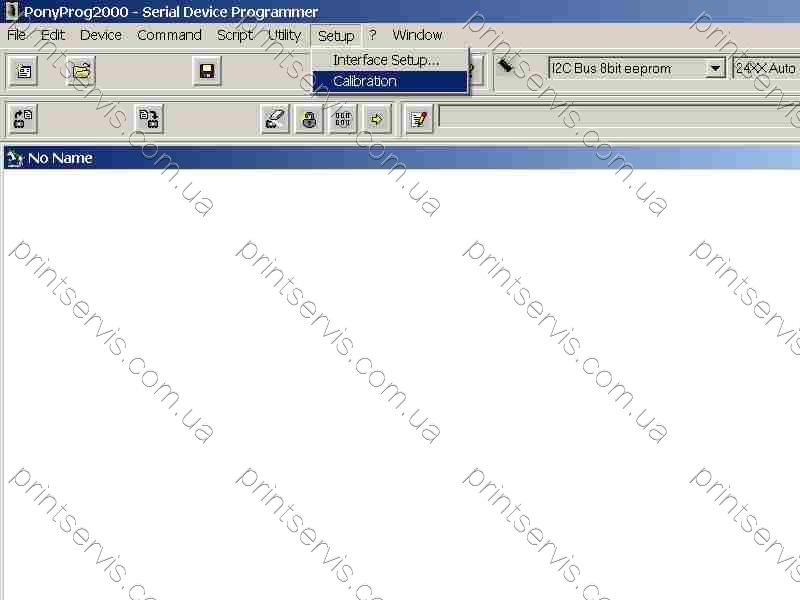

Далее выбираем менюшку Setup-Calibration.(калибровка)

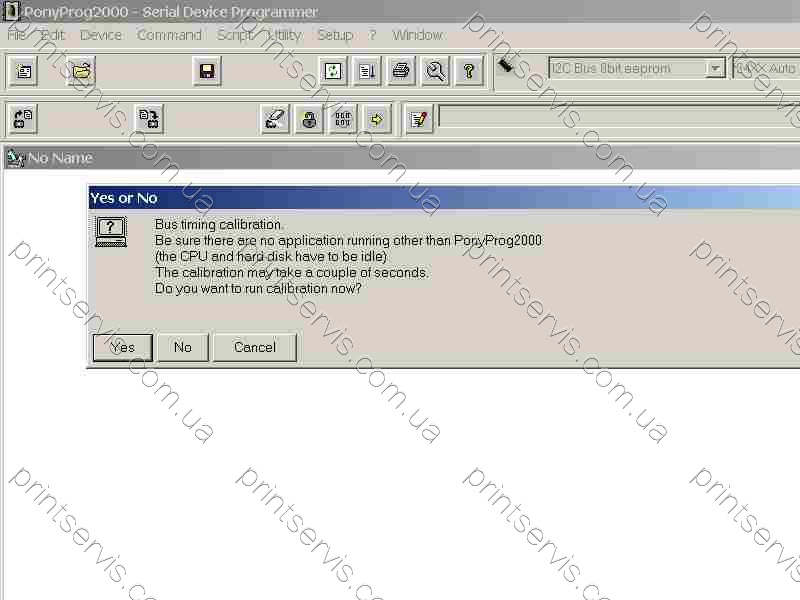

Появляется окошко предлагающее запустить калибровку. Нажимаем Yes.

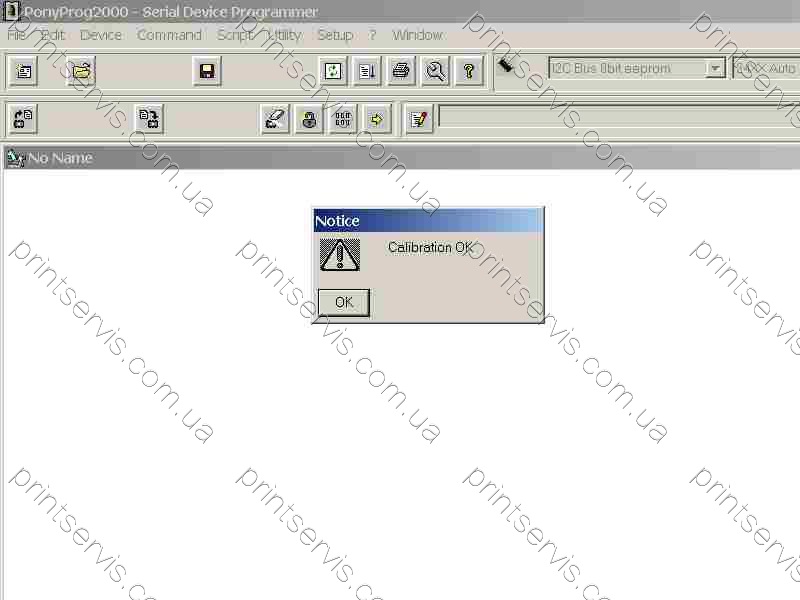

Через несколько секунд появляется окошко с сообщением об удачном завершении калибровки.

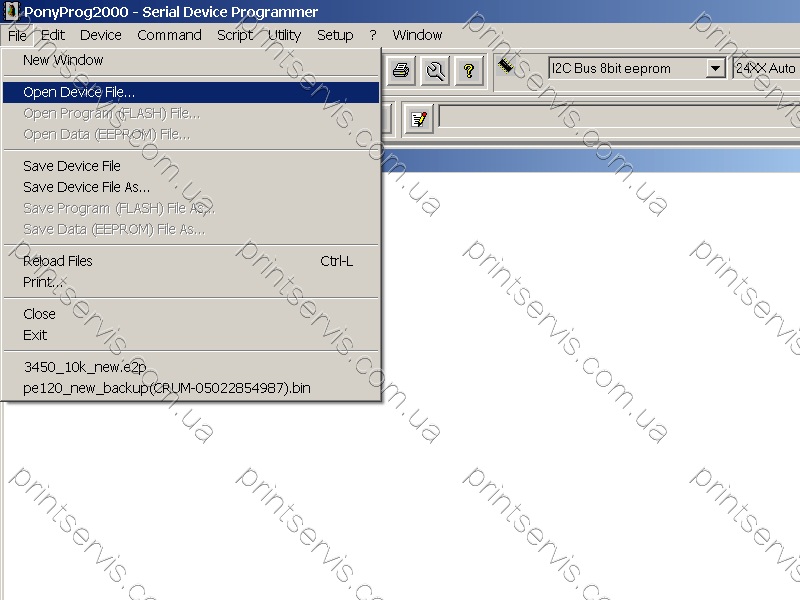

Программа настроена, теперь собственно приступаем непосредственно к прошивке чипа. Для этого открываем нужный файл с прошивкой Xerox 6130 по цветам. Например 6130B.e2p – чёрный итд.

После того как файл с прошивкой открыт можно приступить к программированию. Но есть небольшая хитрость. Принтер запоминает серийные номера картриджей и если вы будете прошивать чипы картриджей одной и той же прошивкой, принтер откажется печатать и будет требовать заменить картридж. Чтобы этого не происходило необходимо изменить серийный номер картриджа в прошивке. Для этого в менюшке Edit выбираем пункт Edit Buffer Enabled ( Редактировать буфер)

Далее все просто, берем и изменяем значение одного байта или нескольких, как вам нравиться. Значения байт, которые нужно изменить обозначены на картинке серийный номер. Подводим курсор к нужному байту, щелкаем мышкой, появляется окошко Edit Buffer, изменяем значения на другое и нажимаем Ok.

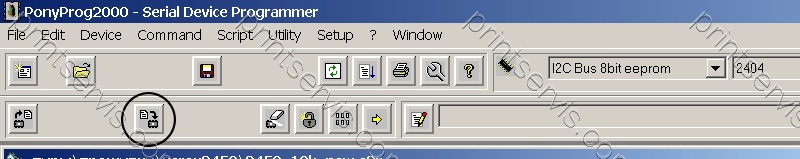

Теперь все готово к программированию чипа. Нажимаем кнопку, обведенную окружностью на панели инструментов.
Появляется окошко с предупреждением, что все прежние данные в устройстве будут стерты и желаете ли вы продолжить. Нажимаем Yes.

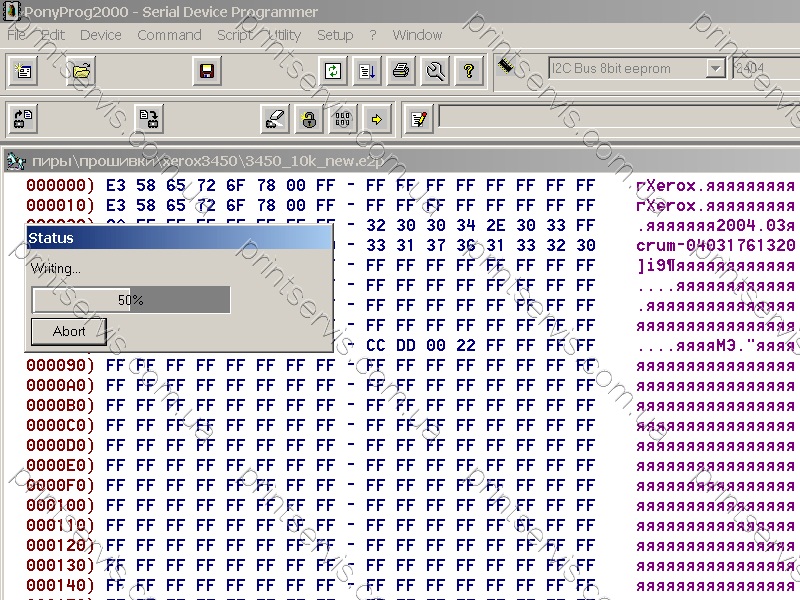

Начинается процесс записи. После окончания записи происходит проверка записанной информации.

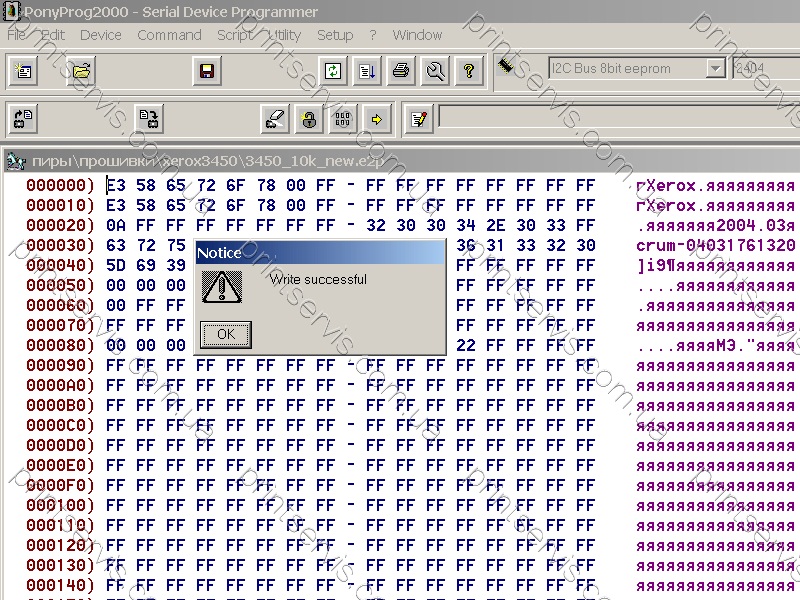

Все, запись завершилась удачно. Теперь можно поставить чип в картридж
