Восстановление Samsung SCX-3400, SCX-3405, SCX-3407 после неудачной прошивки (DEBUG кабель)

1 этап. Соединение debug кабеля с платой форматирования SCX-3400, SCX-3405, SCX-3407.

Плата форматирования SCX-3400, SCX-3405, SCX-3407 имеет UART порт без обозначения на плате со стандартной распиновкой: Vcc - TxD - RxD - GND

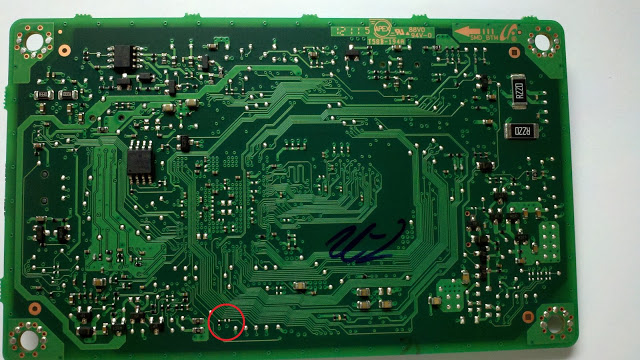

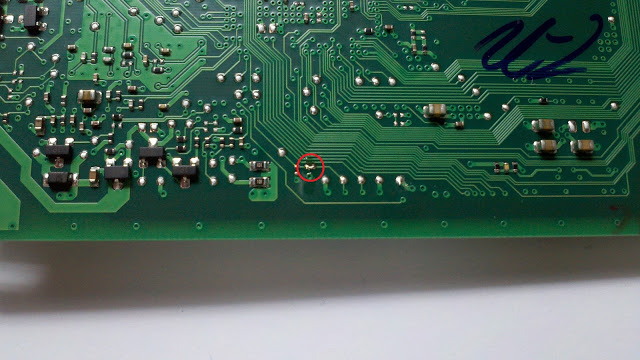

На данной плате форматирования приемник RxD физически разъединен с микроконтроллером. Место разрыва цепи находится на обратной стороне платы, которое необходимо соединить перемычкой.

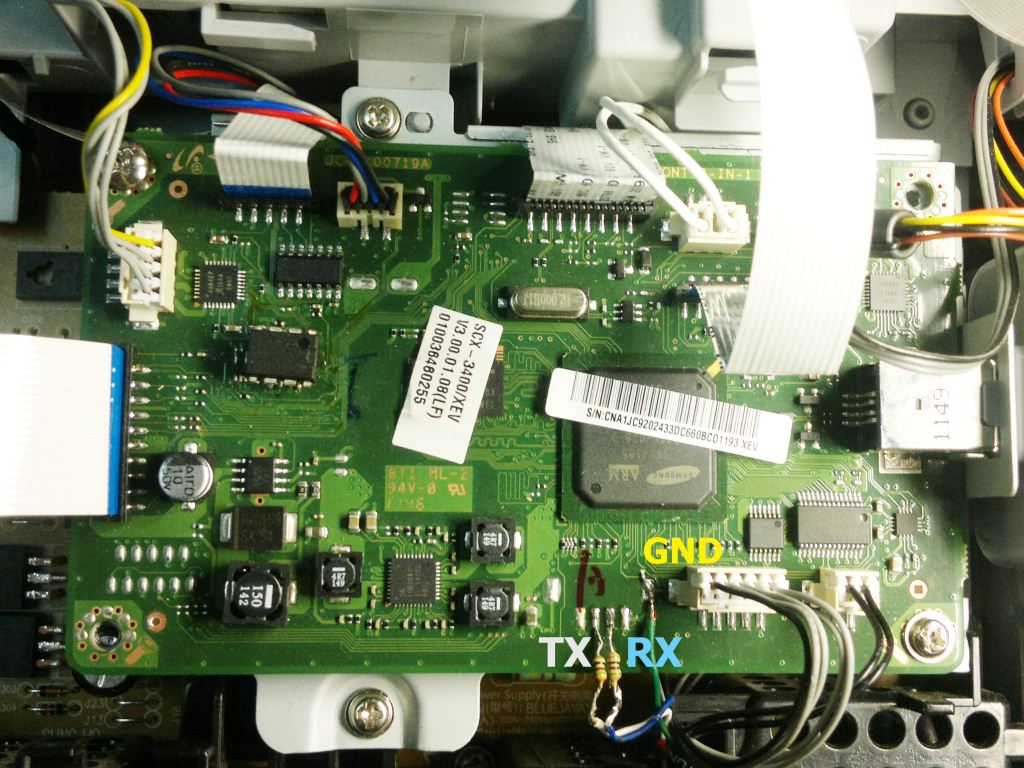

Подпаиваем концы дебаг кабеля Rx и Tx

CND припаеваем как на фото. А лутчше всего CND подсоеденяем к любому винту которым прикручена плата форматера(чтобы обеспечить контакт с землей). Внимание! Так же не забываем соединять МФУ и компьютер USB шнуром.

2 Этап. Настройка debug кабеля

Кабель может быть в двух исполнениях: с подключением к COM (RS-232) или USB портам компьютера.

Для работы также необходима программа-терминал умеющая подключатся через COM порт (стандартный гипертерминал windows, putty или любая другая, я рекомендую Terminal в дальнейшем все примеры будут показаны именно на этой программе).

Скачать Terminal

Вся работа с кабелем будет осуществляться через COM порт (в случае с USB кабелем это будет сэмулированный порт).

Перед началом работы необходимо сделать следующие настройки: Откройте диспетчер устройств и перейдите в раздел «Порты (COM и LPT)»

Нажмите правой кнопкой мыши на названии того порта к которому подключен кабель и выберите «Свойства»

Теперь переходим к терминальной программе:

3. Этап. Подготовка принтера к приему микропрограммного обеспечения

1. Входим в режим vxshell>. Для этого перед включением аппарата нужно нажать на клавиатуре КОМПЬЮТЕРА кнопку N, затем включить питание МФУ и сразу отпустить кнопку N.

Наблюдаем ответ в Terminal:

Boot : Egmont(C3N) V0.12 08-01-2011
<Winbond W25Q32>

Press any key to execute Monitor nProgram within 1 sec...
GO MonitorEntry

----------------------------------------------------------------
START-UP MODE : Monitor Program
[Type 'help' to see command info.]
Version : Egmont(C3N) V0.12 08-01-2011
----------------------------------------------------------------
Do you want to download from external port?[N] : n
No

vxshell>

2. Нам необходимо ввести команду fl (Внимание! Вводить команду "fl" маленькими буквами в случае ввода больших FL терминал выдаст ошибку) и нажимаем клавишу enter

Аппарат должен ответить сообщением такого вида:

vxshell> fl

Upgrade Flash ROM Image

===============================
Start flash_writer
===============================
<Winbond W25Q32>
Verify Image : 0x01900000
i_header->pul_start_addr : 0x00000000
i_header->ul_count : 0x00000000
Model : 0x00000000
Flash Type : 0x00000000
Image Type : 0x00000000
temp_buf :
SIG : $IMG

Can not find signature

Download Image from PC

{
Ready to download from Parallel/Usb/Serial (0x01900000)

2. Теперь для прошивки перетягиваем мышкой файл прошивки .hd на приложение usbprns2.exe (Скачать оригинальную прошивку)

-------------------------
Samsung OTG, 2006
Link ID : [4F54281A] = [4F542000]
-------------------------
....Done.<HS><HS><HS><HS>
Image includes PJL(0000001B) -> Waste 92 bytes
[[4194424 Bytes received]] - Complete Downloading

} /* Download End */

Verify Image : 0x01900000
i_header->pul_start_addr : 0x00000000
i_header->ul_count : 0x00400000
Model : 0x05000063
Flash Type : 0x00130002
Image Type : 0x00000000
temp_buf : $KER
SIG : $IMG

FlashCheckSum

check sum start address : 0190001C, count : 00400000
check sum : 0000A5A5
} /* Checksum End

Source Checksum is valid
Boot image!
Found new kernel(0x0194001C)!!!!
Decompress ....................................................................
... Done
Decompress ....................................................................
... Done
cur : 0x3000110, new : 0x3000110
This is a valid image.!!!!
Encryption Kernel check OK

[[[[[ Flash Writing : BASE : 0x00000000]]]]]
SPI No. from - to ( 0 - 0)
flash_start_addr : 0x00000000
flash_end_addr : 0x00400000
flash_data_size : 0x00400000
src_image_start_addr : 0x0190001C
[SFLASH_Erase] 00000000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(2 percent : 0x003F0000)
[SFLASH_Erase] 00010000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(4 percent : 0x003E0000)
[SFLASH_Erase] 00020000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(5 percent : 0x003D0000)
[SFLASH_Erase] 00030000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(7 percent : 0x003C0000)
[SFLASH_Erase] 00040000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(8 percent : 0x003B0000)
[SFLASH_Erase] 00050000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(10 percent : 0x003A0000)
[SFLASH_Erase] 00060000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(11 percent : 0x00390000)
[SFLASH_Erase] 00070000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(13 percent : 0x00380000)
[SFLASH_Erase] 00080000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(15 percent : 0x00370000)
[SFLASH_Erase] 00090000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(16 percent : 0x00360000)
[SFLASH_Erase] 000A0000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(18 percent : 0x00350000)
[SFLASH_Erase] 000B0000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(19 percent : 0x00340000)
[SFLASH_Erase] 000C0000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(21 percent : 0x00330000)
[SFLASH_Erase] 000D0000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(22 percent : 0x00320000)
[SFLASH_Erase] 000E0000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(24 percent : 0x00310000)
[SFLASH_Erase] 000F0000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(25 percent : 0x00300000)
[SFLASH_Erase] 00100000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(27 percent : 0x002F0000)
[SFLASH_Erase] 00110000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(29 percent : 0x002E0000)
[SFLASH_Erase] 00120000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(30 percent : 0x002D0000)
[SFLASH_Erase] 00130000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(32 percent : 0x002C0000)
[SFLASH_Erase] 00140000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(33 percent : 0x002B0000)
[SFLASH_Erase] 00150000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(35 percent : 0x002A0000)
[SFLASH_Erase] 00160000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(36 percent : 0x00290000)
[SFLASH_Erase] 00170000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(38 percent : 0x00280000)
[SFLASH_Erase] 00180000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(40 percent : 0x00270000)
[SFLASH_Erase] 00190000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(41 percent : 0x00260000)
[SFLASH_Erase] 001A0000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(43 percent : 0x00250000)
[SFLASH_Erase] 001B0000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(44 percent : 0x00240000)
[SFLASH_Erase] 001C0000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(46 percent : 0x00230000)
[SFLASH_Erase] 001D0000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(47 percent : 0x00220000)
[SFLASH_Erase] 001E0000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(49 percent : 0x00210000)
[SFLASH_Erase] 001F0000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(50 percent : 0x00200000)
[SFLASH_Erase] 00200000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(52 percent : 0x001F0000)
[SFLASH_Erase] 00210000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(54 percent : 0x001E0000)
[SFLASH_Erase] 00220000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(55 percent : 0x001D0000)
[SFLASH_Erase] 00230000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(57 percent : 0x001C0000)
[SFLASH_Erase] 00240000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(58 percent : 0x001B0000)
[SFLASH_Erase] 00250000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(60 percent : 0x001A0000)
[SFLASH_Erase] 00260000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(61 percent : 0x00190000)
[SFLASH_Erase] 00270000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(63 percent : 0x00180000)
[SFLASH_Erase] 00280000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(65 percent : 0x00170000)
[SFLASH_Erase] 00290000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(66 percent : 0x00160000)
[SFLASH_Erase] 002A0000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(68 percent : 0x00150000)
[SFLASH_Erase] 002B0000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(69 percent : 0x00140000)
[SFLASH_Erase] 002C0000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(71 percent : 0x00130000)
[SFLASH_Erase] 002D0000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(72 percent : 0x00120000)
[SFLASH_Erase] 002E0000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(74 percent : 0x00110000)
[SFLASH_Erase] 002F0000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(75 percent : 0x00100000)
[SFLASH_Erase] 00300000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(77 percent : 0x000F0000)
[SFLASH_Erase] 00310000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(79 percent : 0x000E0000)
[SFLASH_Erase] 00320000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(80 percent : 0x000D0000)
[SFLASH_Erase] 00330000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(82 percent : 0x000C0000)
[SFLASH_Erase] 00340000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(83 percent : 0x000B0000)
[SFLASH_Erase] 00350000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(85 percent : 0x000A0000)
[SFLASH_Erase] 00360000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(86 percent : 0x00090000)
[SFLASH_Erase] 00370000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(88 percent : 0x00080000)
[SFLASH_Erase] 00380000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(90 percent : 0x00070000)
[SFLASH_Erase] 00390000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(91 percent : 0x00060000)
[SFLASH_Erase] 003A0000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(93 percent : 0x00050000)
[SFLASH_Erase] 003B0000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(94 percent : 0x00040000)
[SFLASH_Erase] 003C0000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(96 percent : 0x00030000)
[SFLASH_Erase] 003D0000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(97 percent : 0x00020000)
[SFLASH_Erase] 003E0000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(99 percent : 0x00010000)
[SFLASH_Erase] 003F0000, 00010000, 00010000
0x00004000 words - 0x00010000 bytes programmed(100 percent : 0x00000000)

Аппарат перезагружается.
