Инструкция по заправке картриджа MLT-D105S/ L для принтера Samsung ML-1910/ 1915/ 2525/ 2580, SCX-4600/ 4623, SF-650/ 650P

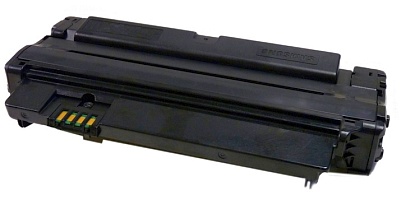

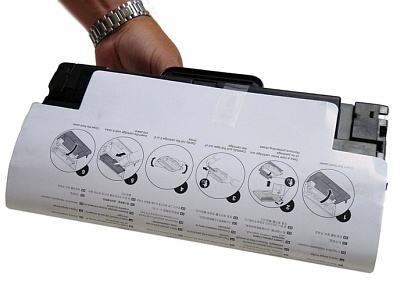

У картриджей MLT-D105L/S отсутствует крышка барабана, они поставляются обернутыми в плотную бумагу, под которой находится слой поролона (смотри изображение 1).

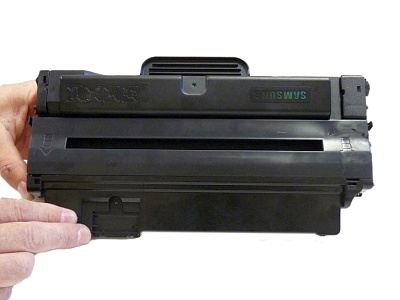

При всей схожести картриджей данных моделей с остальными картриджами Samsung имеется одно очень серьезное отличие, заключающееся в том, что на внешней стороне картриджа полностью отсутствуют винты.

Вместо них имеются пластмассовые спайки, которые нужно срезать, просверлить отверстия и вставить винты, чтобы впоследствии вновь соединить детали. Это совсем несложно и полностью продемонстрировано в инструкции. Смотри изображение 2.

Рекомендованная цена MLT-D105S – 62,99$, а у MLT-D105L рекомендованная цена –74,99$*

*Цены на сентябрь 2010 г.

Весьма мало машин работает с этими картриджем.

ML-1910

ML-1915

ML-2525

ML-2525W

ML-2580N

SCX-4600

SCX-4623F

SCX-4623FN

SF-650

SF-650P

Об устранении неполадок будет рассказано в конце инструкции.

Необходимые инструменты:

1) Тонерный пылесос

2) Обычная маленькая отвертка

3) Крестовая отвертка

4) Иглогубцы

Необходимые материалы

Тонер Samsung ML-105

Новый чип

Новый барабан (при необходимости)

Новый вал проявки (при необходимости)

Новый вал первичного заряда (при необходимости)

Новое дозирующее лезвие (при необходимости)

Новое дозирующее лезвие (при необходимости)

Проводящая смазка

99% изопропиловый спирт

Присыпка для барабана

Небольшой тюбик силиконовой замазки

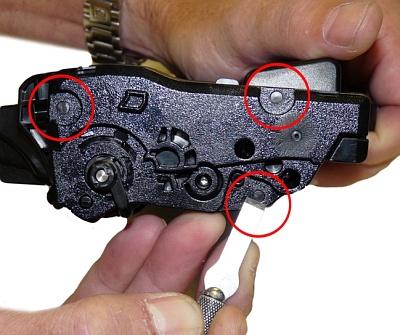

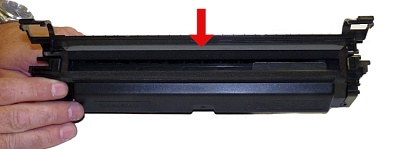

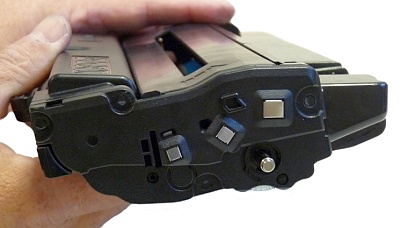

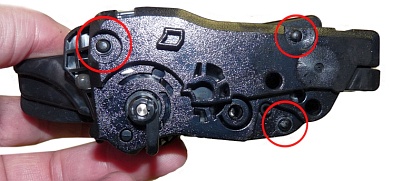

1) Поместите картридж рукояткой вверх по направлению к вам. Срежьте стамесочным ножом головки 3 пластмассовых сплавок. Пока оставьте на месте боковую крышку. Смотри изображение 3.

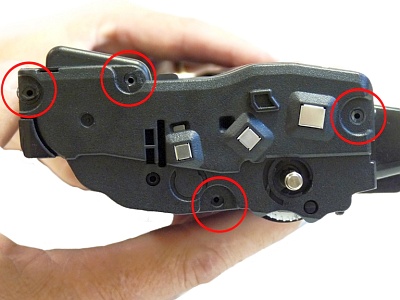

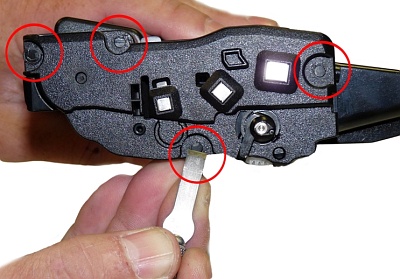

2) На боковой крышке слева также срежьте 4 головки пластмассовых сплавок. Смотри изображение 4.

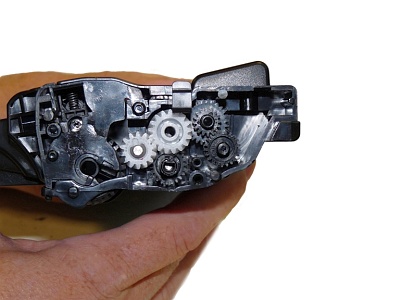

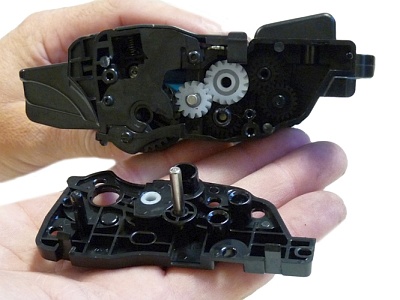

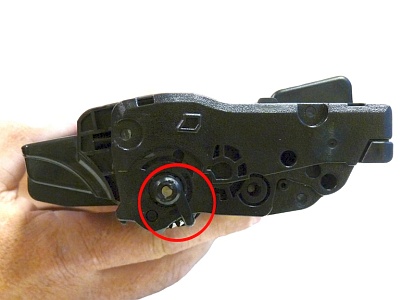

5) Извлеките шестерни. Смотри изображение9.

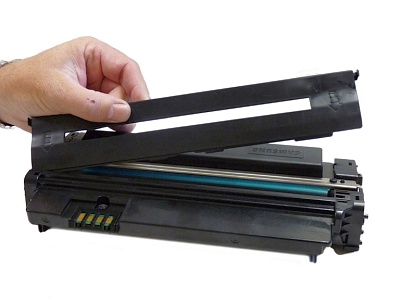

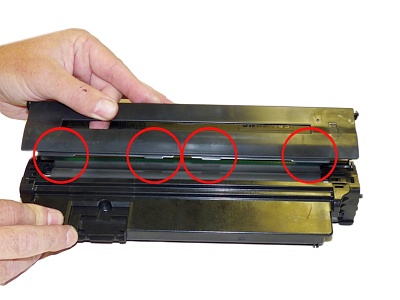

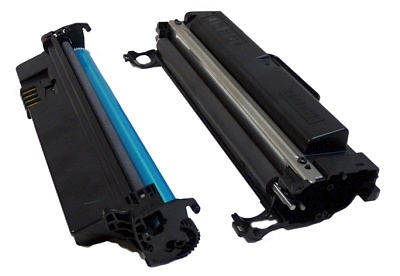

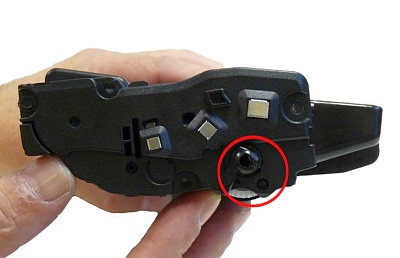

7) Аккуратно разделите две половины и снимите среднюю верхнюю крышку. Смотри изображение 13.

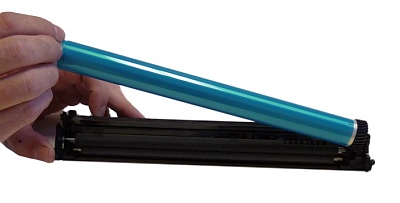

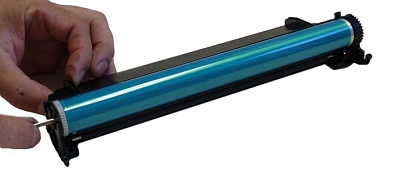

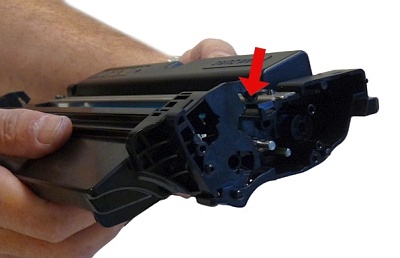

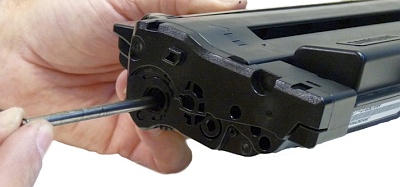

9) Извлеките барабан. Смотри изображение 16.

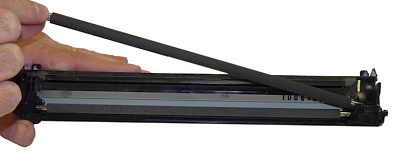

10) Извлеките вал первичного заряда из устройства. Смотри изображение 17.

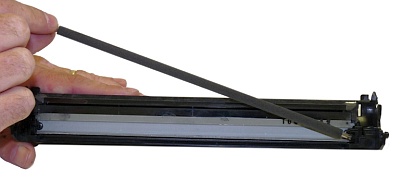

11) Извлеките ролик очистки вал первичного заряда. Смотри изображение 18.

12) Прочистите вал первичного заряда тем средством, которым вы обычно это делаете.

ВНИМАНИЕ: Не очищайте оригинальный вал первичного заряда спиртом, так как это удалит проводящий слой с вала. Если вал совместимый, следуйте инструкциям производителя. Если вал оригинальный, то рекомендуем прочистить обычно используемым вами для этого средством.

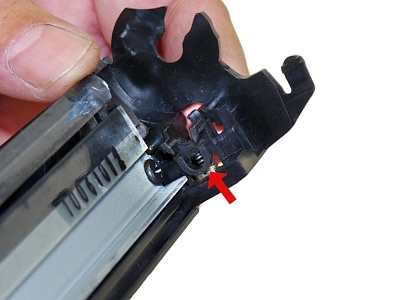

13) Снимите оба держателя вала первичного заряда, надавив на зубчики в нижней части держателя. Держатели нужно удалить, чтобы получить доступ к дозирующему лезвию. Смотри изображение 19.

15) Вычистите весь отработанный тонер из бункера. Убедитесь, что чеки не загрязнились. Смотри изображение21.

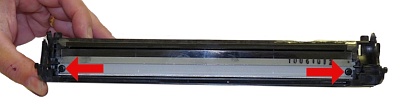

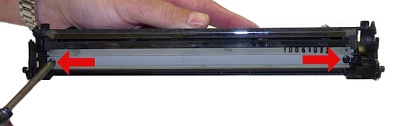

16) Установите новое или вычищенное дозирующее лезвие и два винта. Смотри изображение22.

17) Установите два держателя вала первичного заряда. В держателях есть отверстия, подходящие к штырям на картридже. Смотри изображение 23.

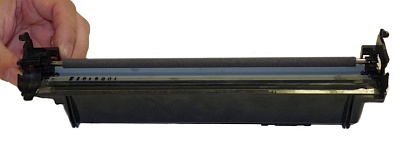

18) Пропылесосьте или продуйте ролик очистки вала первичного заряда. Установите в бункер для отработки. Смотри изображение 24.

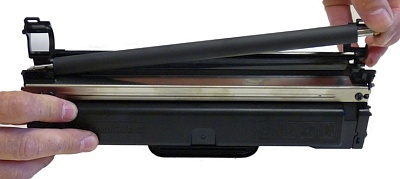

26) Убедитесь, что поролоновые прокладки дозирующего лезвия и чеки вала проявки чистые и не повреждены. Смотри изображение 31.

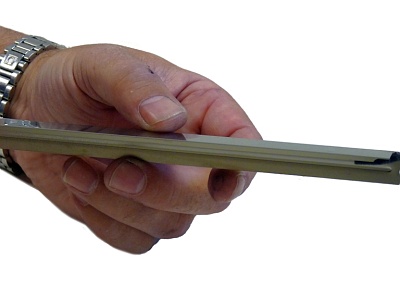

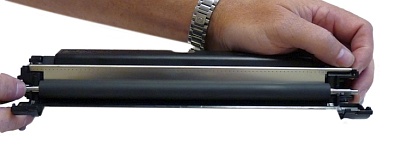

27) Прочистите кромку дозирующего лезвия так, чтобы на ней не оставалось никакого загрязнения, в противном случае, на печати будут появляться полосы. Не используйте никаких химикалий. Мы обнаружили, что использование чистых деревянных палочек, вроде тех, что используются в мороженом, очень способствуют очищению лезвия безо всяких повреждений. Смотри изображение 32.

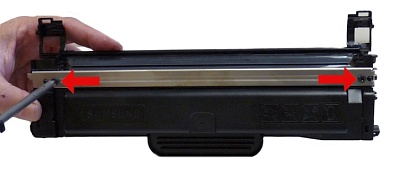

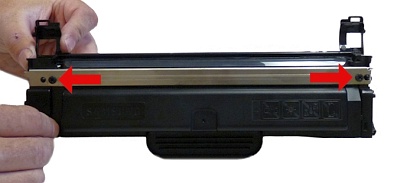

28) Установите дозирующее лезвие и два винта. Смотри изображение33.

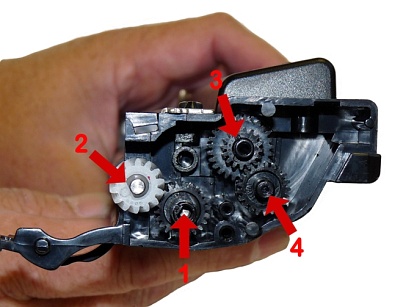

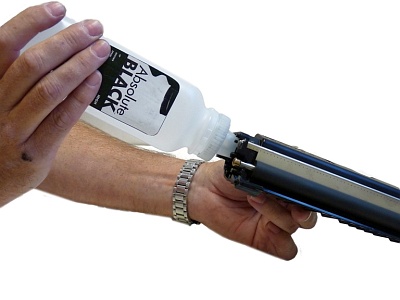

31) Установите шестерни, как указано на рисунке. Пока не устанавливайте большую белую плавающую шестерню. Смотри изображение 36 и 37.

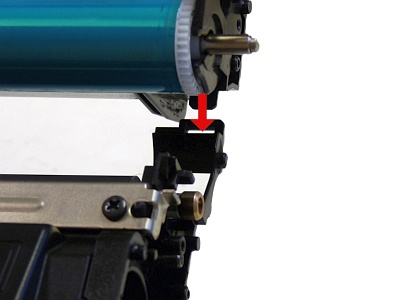

32) Вставьте бункер для отработки обеими сторонами с зубчиками в тонерный бункер. Смотри изображение38.

33) Вставьте (задвинув) среднюю верхнюю крышку/устройство вала первичного заряда не место. Убедитесь. Что все зубчики встали на места по краю бункера для отработки. Смотри изображения 39 и 40.

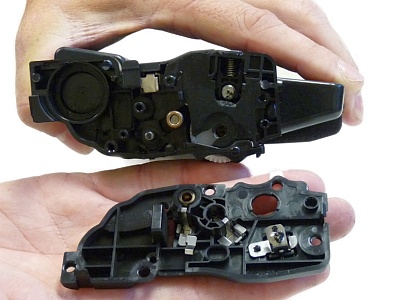

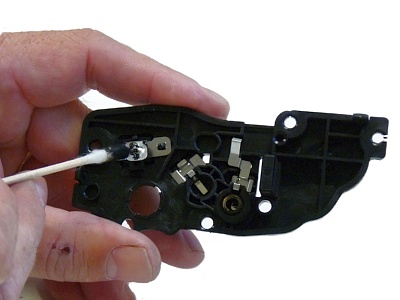

34) Прочистите контакты на левой боковой крышке, и нанесите новую проводящую смазку. Вставьте крышку на место. Смотри изображения 41 и 42.

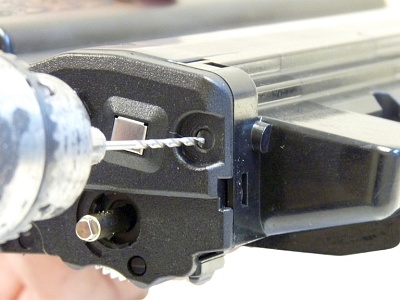

35) Просверлите 4 небольших отверстия, соответствующих по диаметру используемых вами винтам. Установите четыре винта в боковую крышку. Смотри изображения 43, 44 и 45.

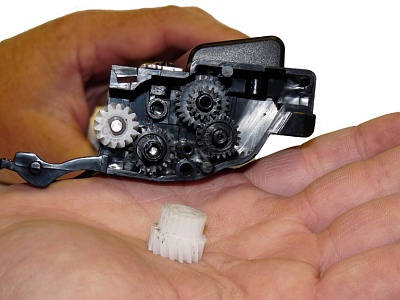

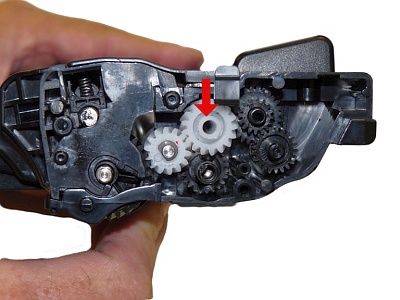

36) Установите большую белую плавающую шестерню на сторону с шестернями. Смотри изображение 46.

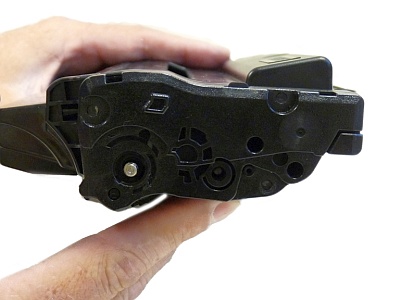

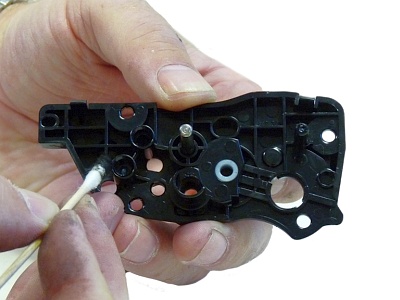

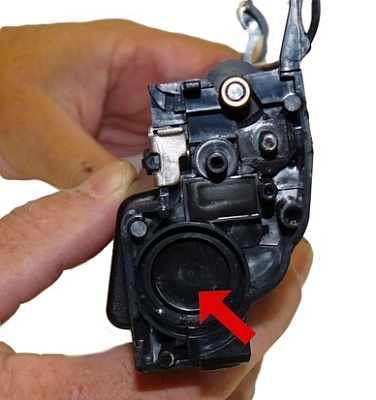

37) Прочистите ступицы на боковой крышке на стороне с шестернями, нанесите новую проводящую смазку. Вставьте крышку на место. Смотри изображения 47 и 48.

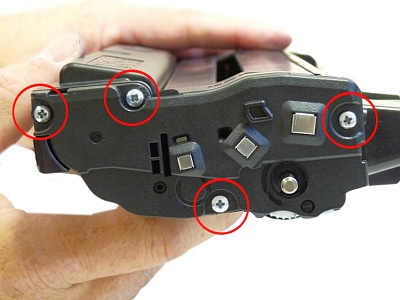

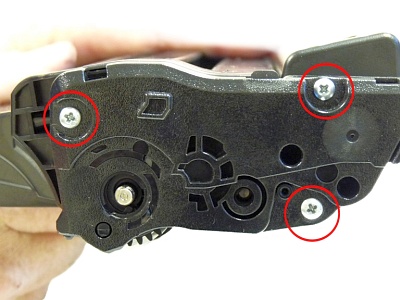

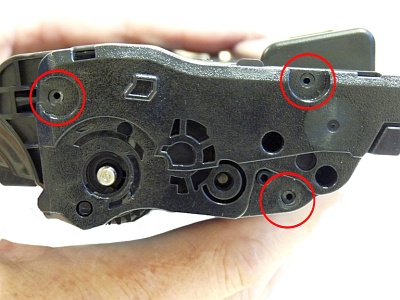

38) Просверлите три небольших отверстия, соответствующих по диаметру используемых вами винтам. Установите три винта в боковую крышку. Смотри изображения 49 и 50.

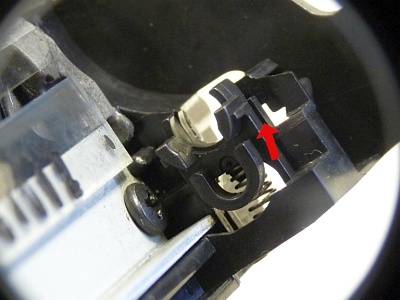

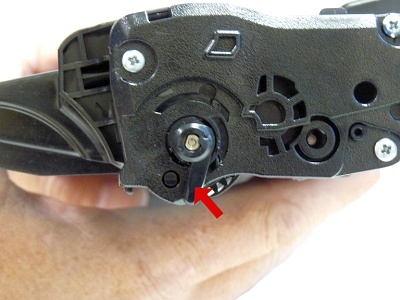

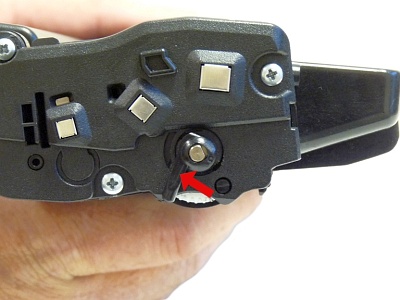

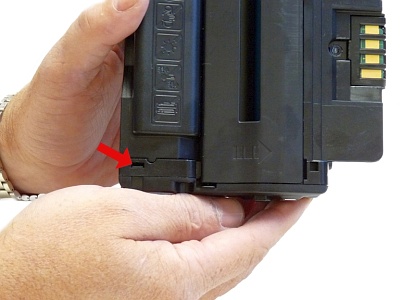

39) Установите два рычага оси барабана, как показано на изображении, белый отделитель барабана картриджа имеет свои особенности, так как новый принтер поставляется с картриджем внутри. Внутри принтера имеется затвор для транспортировки, чтобы его извлечь, необходимо достать картридж стартер. После извлечения затвора, картридж нужно вставить на место. При извлечении картриджа стартера, отделитель переходит в положении готовности к печати. У стандартных картриджей и картриджей высокого объема разделитель отличается по цвету (черный в противоположность белому в стартере) и форме.

Разделитель барабана в обычных картриджах переключается при установке картриджа, а не при извлечении, как в случае с картриджем стартером.

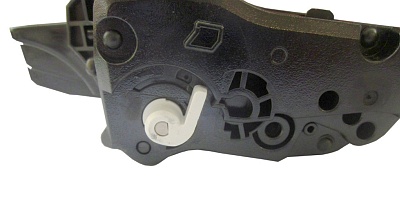

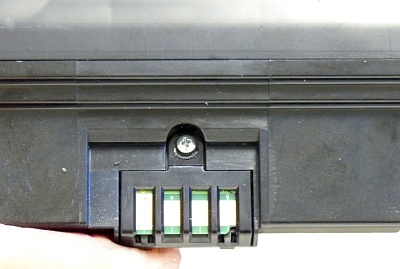

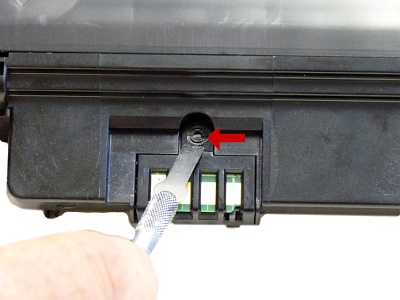

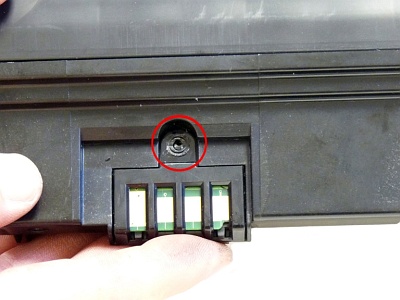

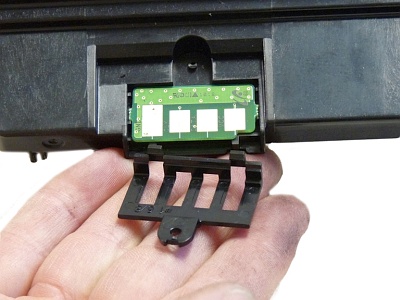

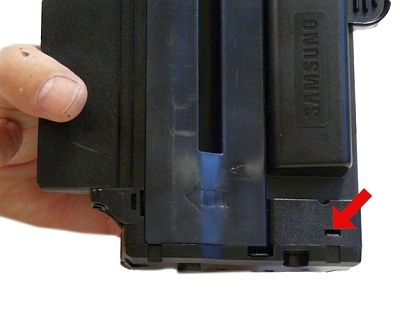

Рекомендуем установить белый отделитель барабана картриджа стартера в положение «использован» («Used»), это даст гарантию, что барабан будет находиться на достаточном расстоянии от вала проявки. Смотри изображения 51, 52 и 53.

Распространенные проблемы картриджа MLT-D105S/ L

Таблица повторяющихся дефектов:

Верхний (термо) вал - каждые 77,5мм

Фоторецепторный барабан - каждые 75,6мм

Нижний (прижимной) вал - каждые75,4мм

Вал подачи - каждые 49,0мм

Вал переноса - каждые 47,0мм

Вал первичного заряда - каждые 37,5мм

Вал проявки - каждые 35,0мм
