Инструкция по заправке картриджа MLT-D117S для принтера Samsung SCX-4650

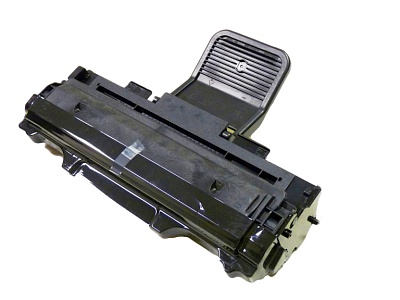

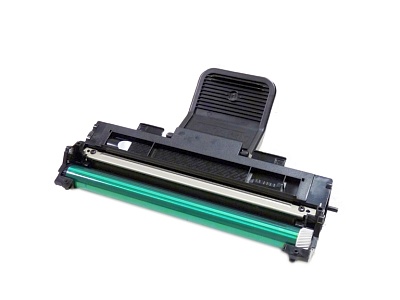

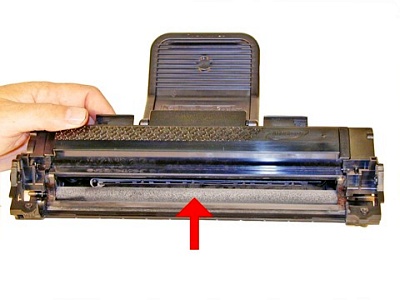

На картриджах нет встроенной крышки барабана, но новые картриджи поставляются обернутыми в тонкой пластмассовой оболочке. (Смотри изображение 1)

Новый картридж MLT-D117S рассчитан на 2500 страниц при 5% покрытии. Картридж-стартер рассчитан на 1500 страниц.

Принтеры на основе данного агрегата:

SCX-4650

Картридж:

MLT-D117S

Необходимые инструменты

1) Тонерный пылесос

2) Обычная маленькая отвертка

3) Крестовая отвертка

4) Иглогубцы

Необходимые материалы

Тонер Samsung

Новый чип

Проводящая смазка

Присыпка для барабана

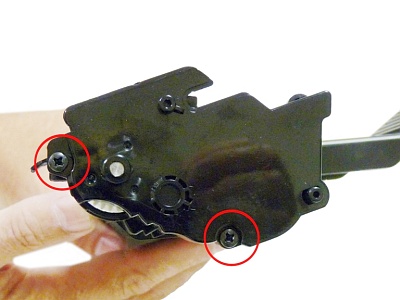

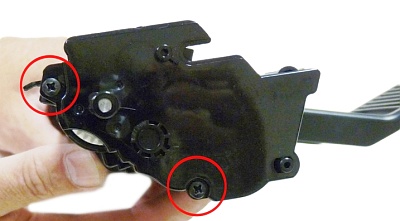

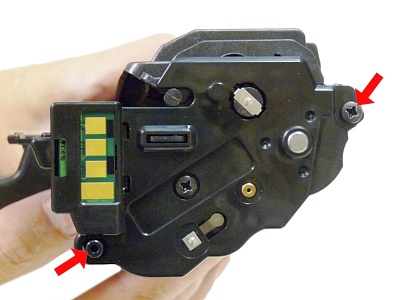

1) Положите картридж рукояткой от себя. Удалите два винта с левой боковой крышки. Смотри изображение 2.

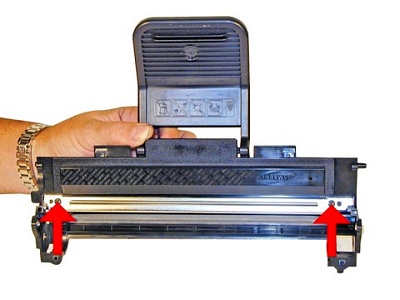

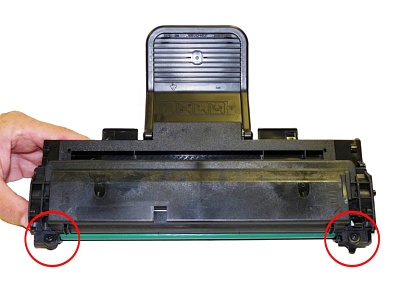

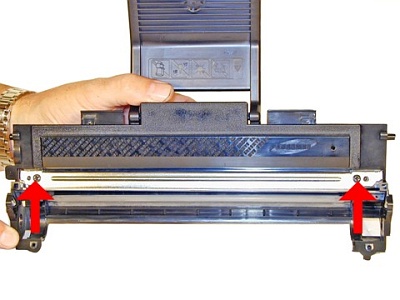

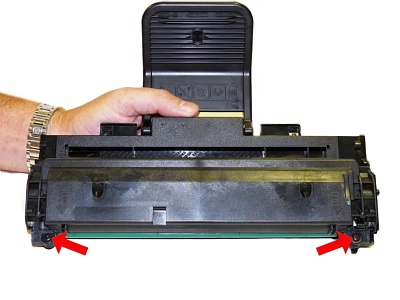

3) На переднем краю картриджа имеются два винта, их надо удалить. Смотри изображение 4.

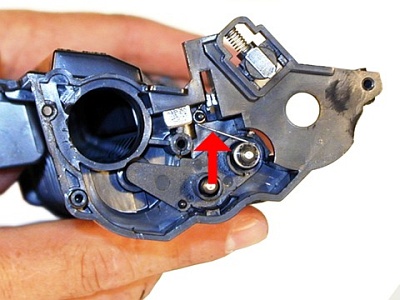

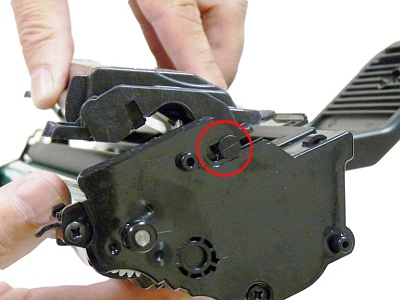

4) Поднимите и снимите бункер для отработанного тонера с картриджа. Убедитесь, что зубчик на правой половине вышел из отверстия. Если снимать бункер, не вынув зубчик, последний отломается. Смотри изображение 5.

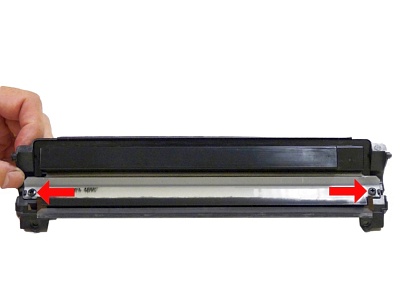

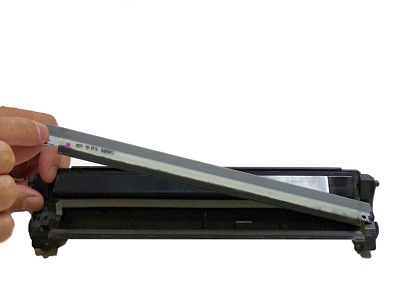

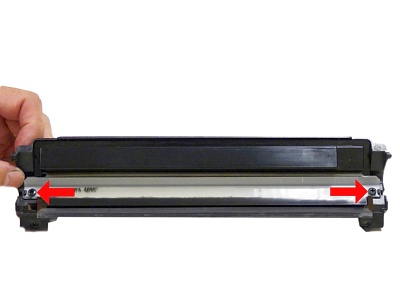

5) Удалите два винта и извлеките чистящее лезвие из бункера для отработанного тонера. Смотри изображения 6 и 7.

6) Вычистите весь оставшийся в бункере тонер.

7) Вставьте на место чистящее лезвие и два винта. Отложите бункер для отработанного тонера. Смотри изображение 8.

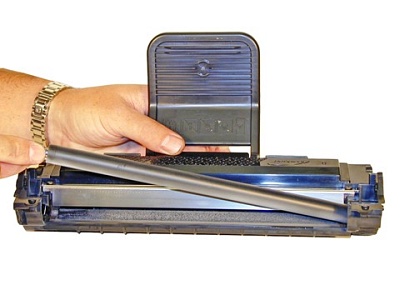

9) Протащите вал первичного заряда через контактную сторону, приподнимите и выньте. Смотри изображение 10.

ВНИМАНИЕ: Не очищайте оригинальный вал первичного заряда спиртом, так как это удалит проводящий слой с вала. Если вал совместимый, следуйте инструкциям производителя. Если вал оригинальный, то рекомендуем прочистить обычно используемым вами для этого средством.

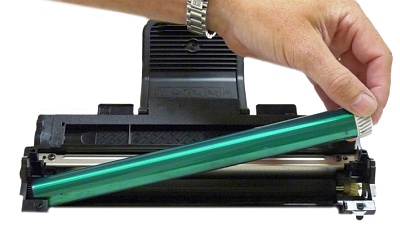

10) Извлеките фоторецепторный барабан. Смотри изображение 11.

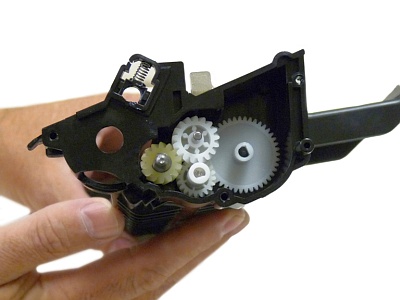

11) Снимите 4 шестерни и отложите. Смотри изображение 12.

12) Аккуратно подковырните пробку. Она сидит прочно, и её легко повредить. Проводите маленькой ювелирной отверткой по краю, пока пробка не высвободится. Смотри изображение 13.

13) Вычистите весь оставшийся в бункере тонер

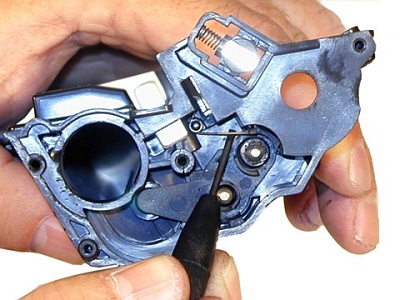

14) Аккуратно снимите роликовую пластину, поддев ее и надавив на зубчики внизу картриджа. Имеется пружинка, контактирующая с осью вала проявки. Поверните хвостик так, чтобы при подъеме пластины он бы не выпал за нее. Смотри изображения 14 и 15.

15) Вытащите вал проявки. Смотри изображение 16.

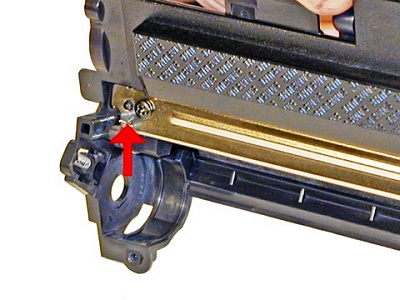

16) Удалите два винта на дозирующем лезвии. На лезвие со стороны пробки находится другой конец пружины. Поднимите и извлеките дозирующее лезвие, так чтобы не повредить его. Смотри изображения 17 и 18.

Настоятельно рекомендуется прочистить дозирующее лезвие. Если этого не сделать, на печати могут возникнуть полосы. Смочите ватный тампон в спирте и прочистите лезвие. Не давите сильно, а то лезвие может погнуться. Если на лезвие имеется слишком большое наслоение тонера, прочистите его ацетоном, а потом уже спиртом.

 17) Вычистите ролик подачи и весь оставшийся в бункере тонер. Смотри изображение 19.

18) Вставьте на место дозирующее лезвие и два винта. Убедитесь, что хвостик пружинки попадает в нужное отверстие. Смотри изображения 20 и 21.

19) Установите вал проявки, ключевидным концом к стороне с шестернями. Смотри изображение 22.

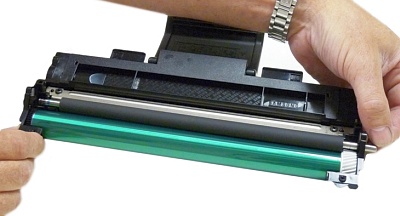

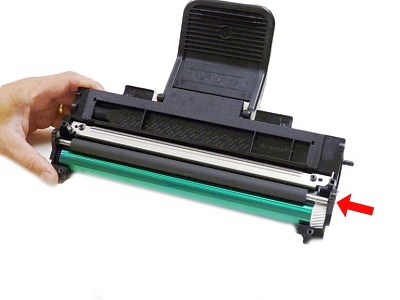

21) Поставьте барабан на место. Смотри изображение 25.

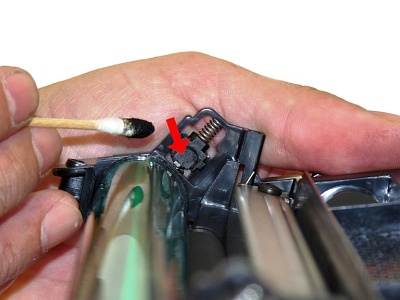

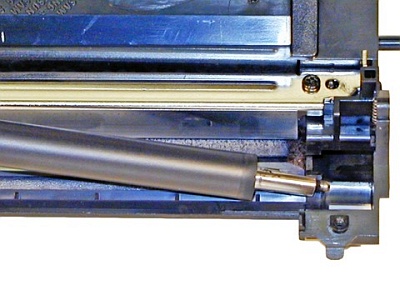

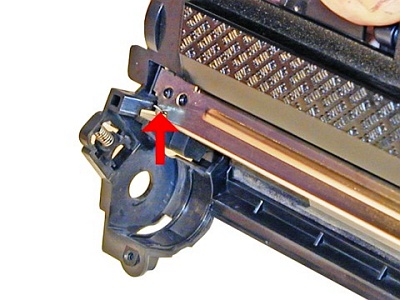

24) Установите вал первичного заряда, протащив его, через широкую шестерню или сторону без контактов, и вставьте в контактную ступицу. Смотри изображение 28.

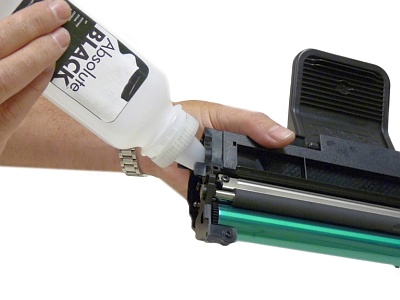

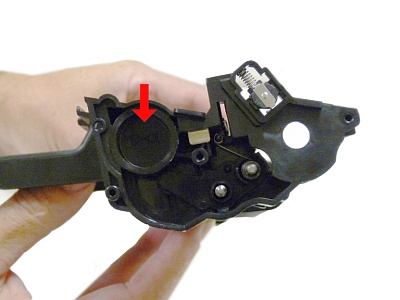

25) Засыпьте в бункер тонер. Вставьте на место пробку, проверьте на предмет просыпания. Смотри изображение 29.

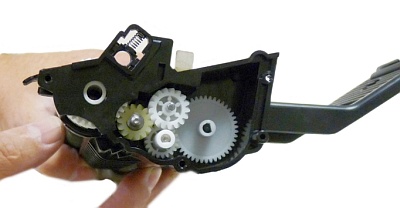

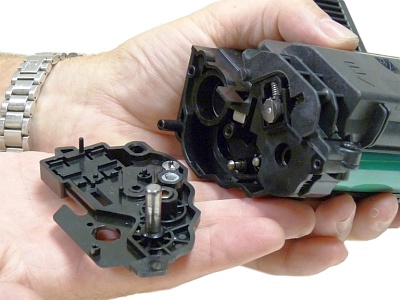

26) Установите боковую крышку с шестернями и два винта. Убедитесь, что вал первичного заряда правильно закреплен на держателе, и все шестерни правильно примыкают друг к другу. Смотри изображение 30.

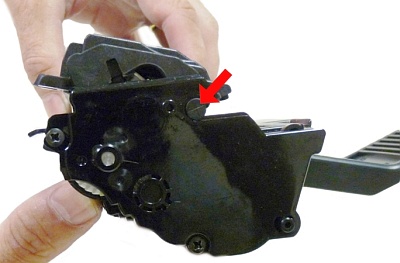

27) Установите бункер для отработанного тонера, продев зубчик, через отверстие в боковой крышке. Поверните вниз, установите два винта. Смотри изображения 31 и 32.

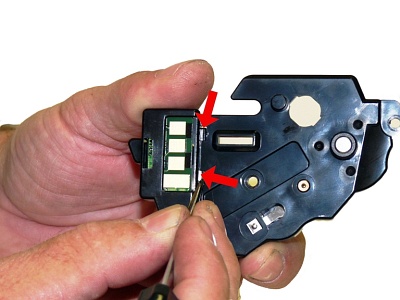

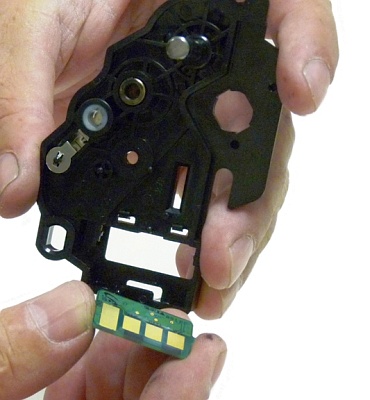

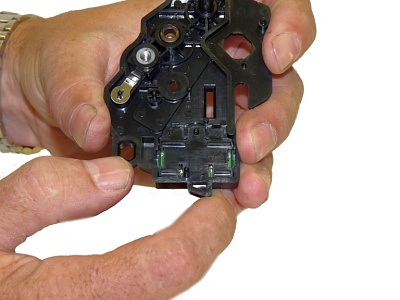

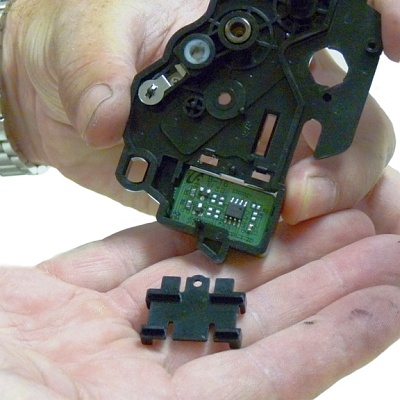

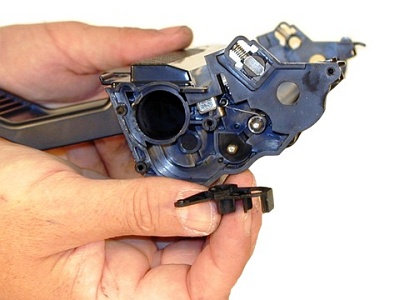

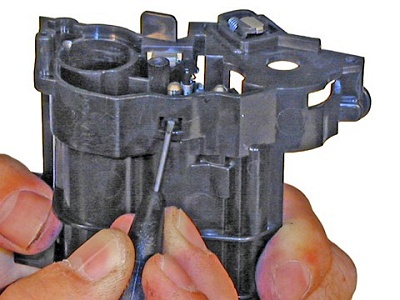

28) Установите новый чип, надавив на два зубчика на внешней стороне боковой крышки. Высвободится крышка чипа. Установите чип, и вставьте на место крышку. Убедитесь, что она встала на место. Смотри изображения 33, 34, 35 и 36.

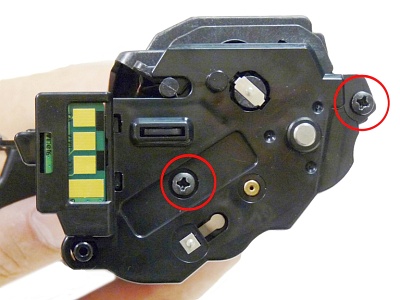

29) Установите оставшуюся боковую крышку и два винта. Смотри изображение 37.

Таблица повторяющихся дефектовc MLT-D117S

Фоторецепторный барабан - каждые 75,5мм.

Нижний (прижимной) вал - каждые 75,4мм.

Верхний вал (термовал) - каждые 63,9мм.

Вал подачи - каждые 47,5мм.

Вал переноса - каждые 46,2мм.

Вал первичного заряда - каждые 37,7мм.

Вал проявки – каждые 35,2мм.
